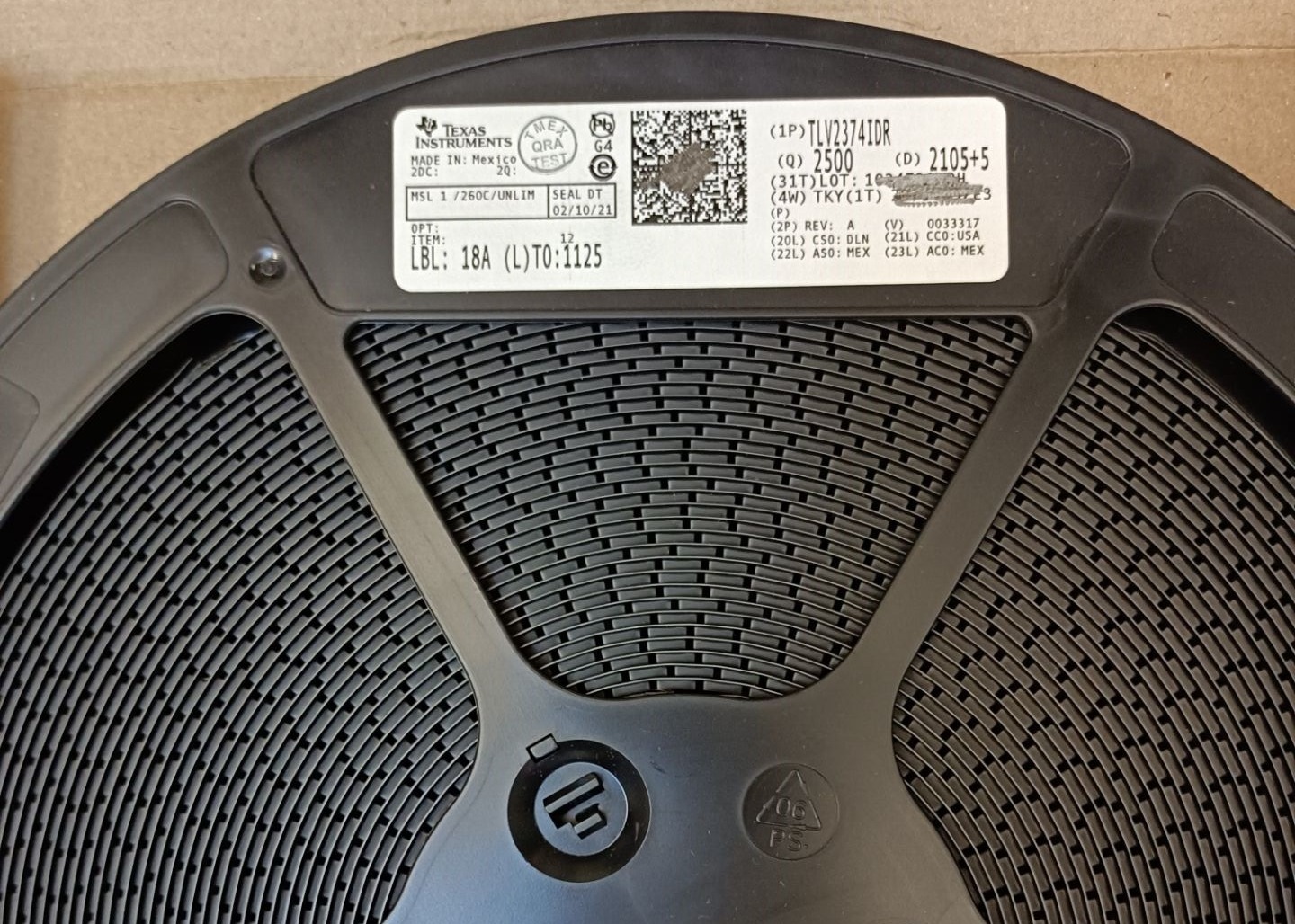

TLV2374IDR TI 运算放大器 - 运放
1.特特
1•轨至轨输入和输出
•宽带宽:3MHz
•高转换率:2.4 V/μs
•高输出驱动:105mA
•电源电压范围:2.7V至16V
•电源电流:550μA/通道
•低功耗关断模式– IDD(SHDN):25μA/通道
•输入偏置电流:1pA
•输入噪声电压:39nV/√Hz
•单位增益稳定
•额定 温度范围:–−40°C至+125°C(工业级)
•超小型封装:– 5引脚或6引脚SOT-23(TLV2370、TLV2371)– 8引脚或10引脚VSSOP(TLV2372、TLV2373)
2.应用
•白色家电
•手持测试设备
•便携式血糖仪
•远程感测
•有源滤波器
•工业自动化
•电池供电型电子产品
3.说明
TLV237x单电源运算放大器具有轨至轨输入和输出功能
TLV237x在扩展级工业温度范围内的最小工作电源电压低至2.7V,
同时还增添了轨到轨输出摆幅特性。
TLV237x可由低至仅550μA的电流提供3MHz带宽。
最大建议电源电压为16V,由此,器件可以由多种可充电电池供电运行(支持±8V低至±1.35V的电源)
适用于高阻抗传感器接口的CMOS输入特性以及低压运行功能使其成为电池供电应用中TLV227x的理想替代 器件。轨到轨输入级进一步增强了其多功能性。TLV237x是TI快速发展的RRIO产品中推出的第七款器件,也是首款具有出色交流性能且可支持高达16V电源轨的器件。
该系列所有产品均采用PDIP与SOIC封装,单通道器件采用小型SOT-23封装,双通道器件采用MSOP封装,四通道产品采用TSSOP封装。TLV237x可在2.7V电压下运行,兼容锂离子电池供电系统和当今多种微功耗微控制器工作电源电压范围
特特性性1•轨至轨输入和输出•宽带宽:3MHz•高转换率:2.4 V/μs•高输出驱动:105mA•电源电压范围:2.7V至16V•电源电流:550μA/通道•低功耗关断模式– IDD(SHDN):25μA/通道•输入偏置电流:1pA•输入噪声电压:39nV/√Hz•单位增益稳定•额定 温度范围:–−40°C至+125°C(工业级)•超小型封装:– 5引脚或6引脚SOT-23(TLV2370、TLV2371)– 8引脚或10引脚VSSOP(TLV2372、TLV2373)
