原产地: | 马来西亚 |
品牌名称: | TI |
认证: | ROHS |
产品型号: | LMH6643MAX/NOPB |
最小订货量: | 10PCS |
---|---|
价格: | 面议 |

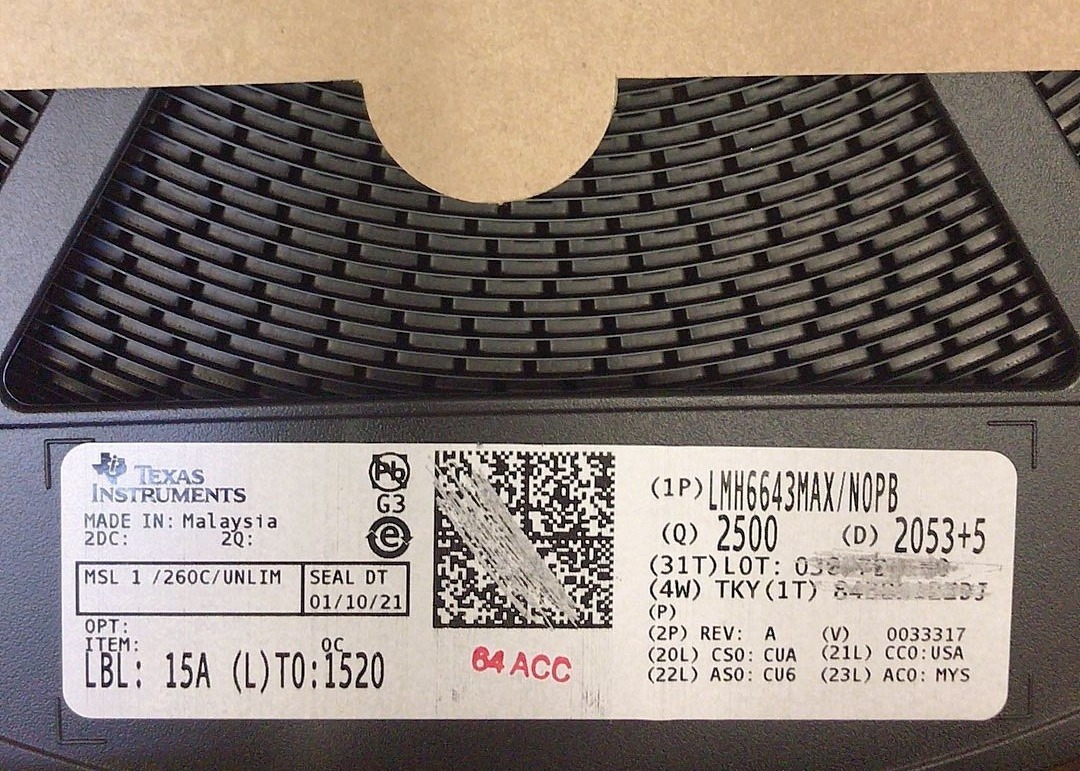

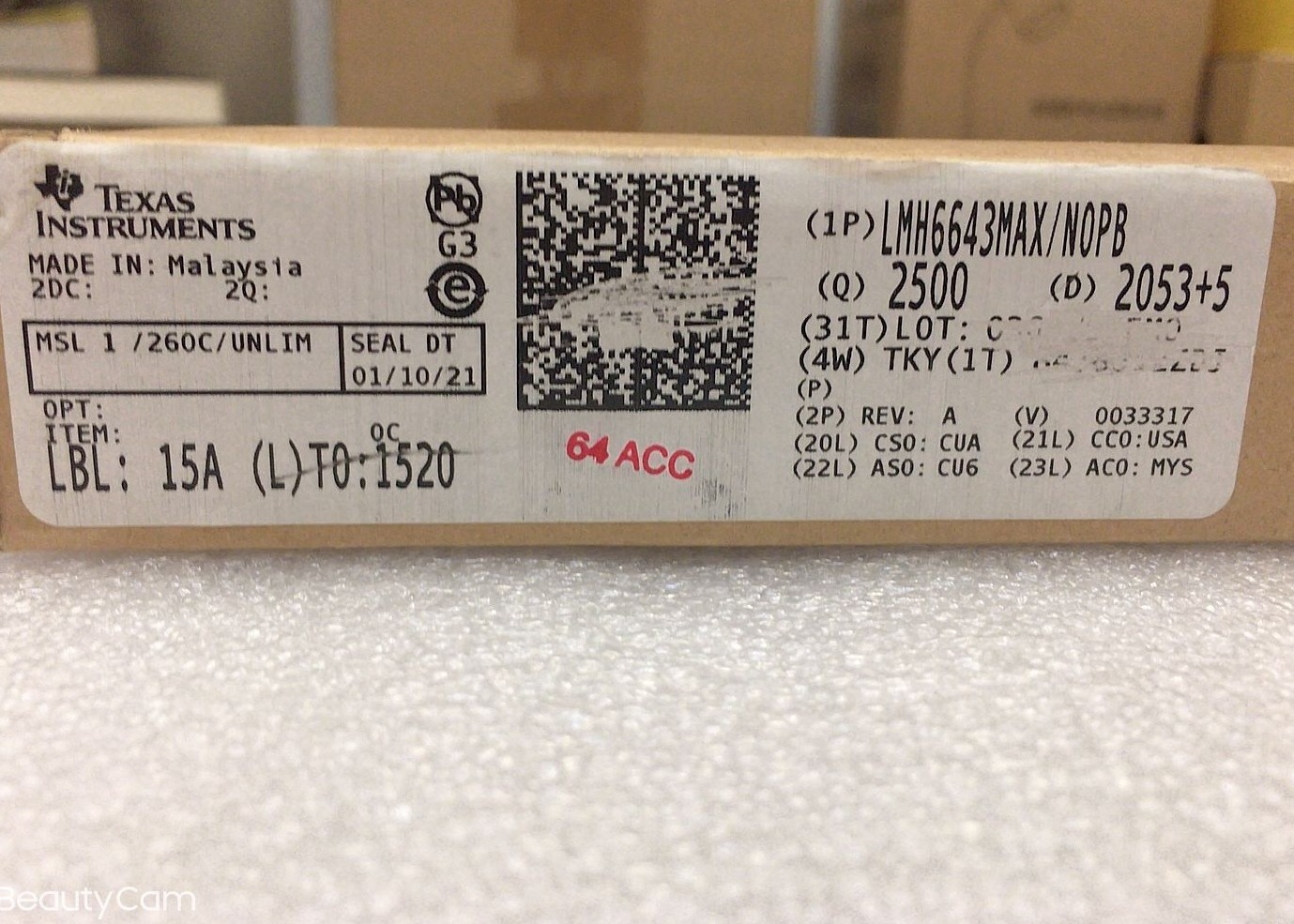

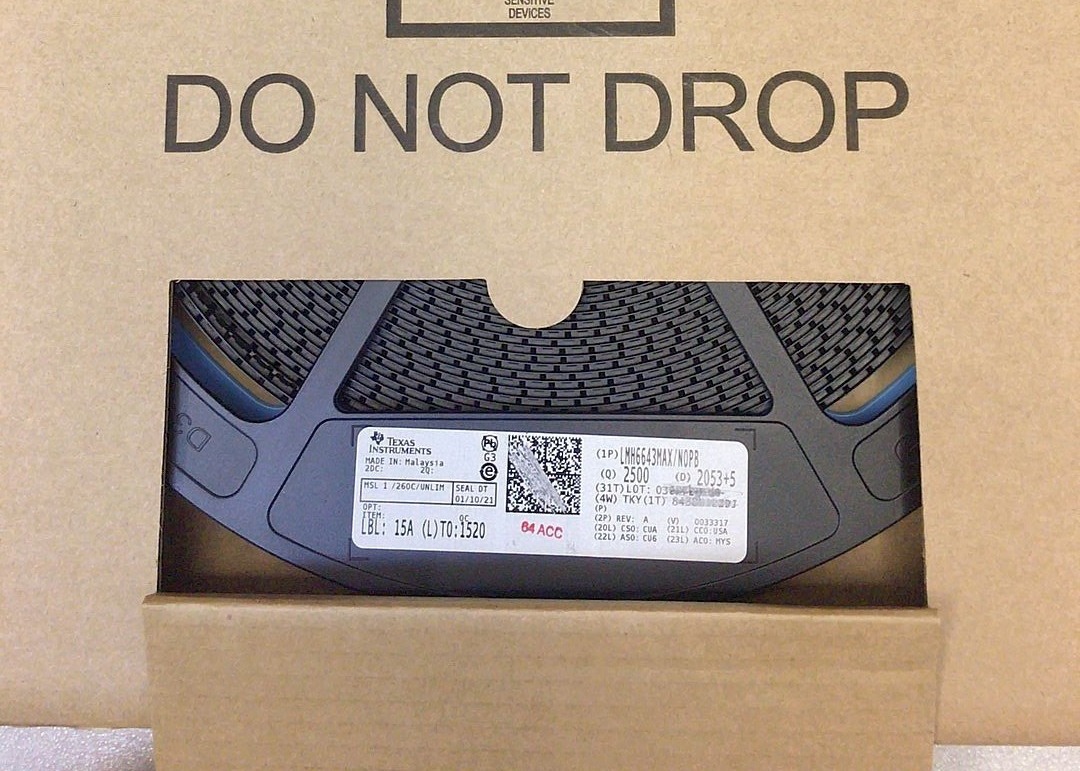

包装: | 2500PCS/盘 |
交货周期: | 2-3天 |
付款条款: | T/T |
供货能力: | 7500个/周 |

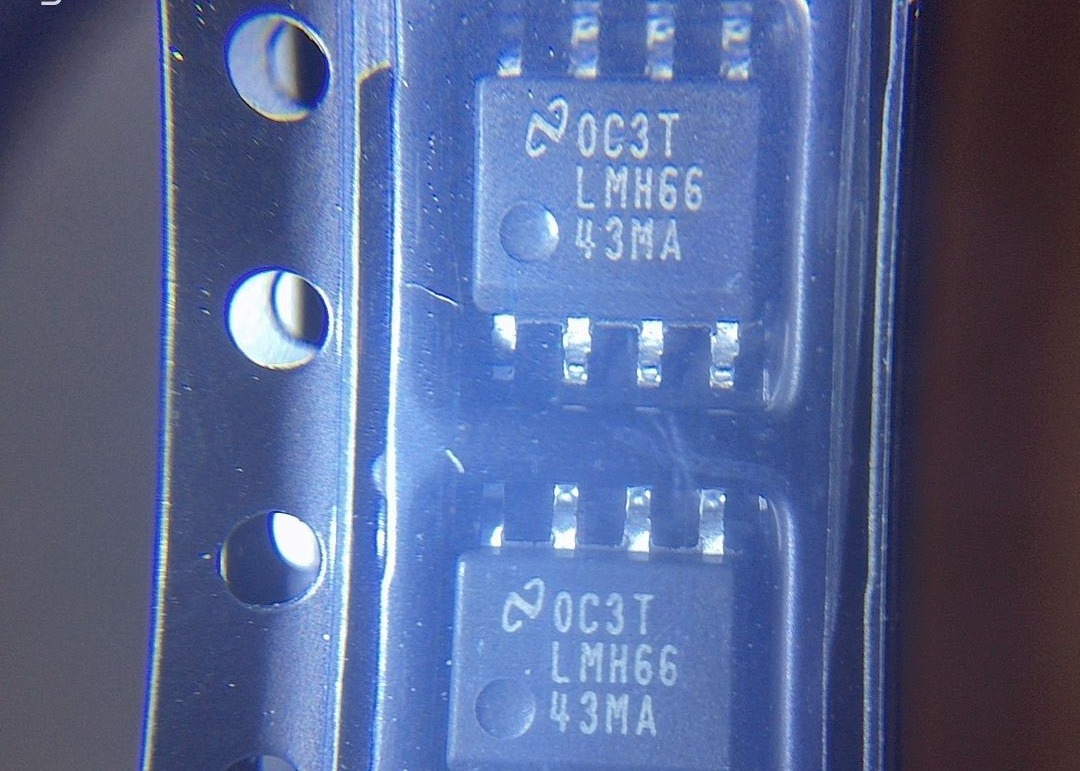

封装 / 箱体: | SOIC-8 | 通道数量: | 2通道 |
---|---|---|---|
电源电压-最大: | 12.8V | GBP-增益带宽产品: | 57 MHz |
每个通道的输出电流: | 140 MA | SR - 转换速率: | 135 V/us |
Vos - 输入偏置电压: | 3.4 MV | 电源电压-最小: | 2.7 V |
最小工作温度: | - 40 C | 最大工作温度: | + 85 C |
Ib - 输入偏流: | 2.6 UA | 工作电源电流: | 2.7 MA |
CMRR - 共模抑制比: | 95 DB | En - 输入电压噪声密度: | 17 NV/sqrt Hz |
放大器类型: | 低功率放大器 | 双重电源电压: | +/- 3 V, +/- 5 V |
高度: | 1.45 Mm | In—输入噪声电流密度: | 3.3 PA/sqrt Hz |
输入类型: | 轨对轨 | 长度: | 4.9 Mm |
最大双重电源电压: | +/- 6.4 V | 最小双重电源电压: | +/- 1.35 V |
工作电源电压: | 3 V, 5 V, 9 V, 12 V | 输出类型: | 轨对轨 |
PSRR - 电源抑制比: | 79 DB | 工厂包装数量: | 2500 |
电源类型: | 单,双 | 电压增益 DB: | 98 DB |
宽度: | 3.9 Mm | 单位重量: | 187 Mg |
LMH6643MAX/NOPB TI 低功率放大器 LMH6643MAX/NOPB TI 低功率放大器电流感应缓冲器 电源的有源滤波器 ADC 缓冲放大器 便携式视频 CD/DVD ROM
1.LMH6643 的特性
(VS = ±5V,TA = 25°C,
RL = 2 kΩ,AV = +1。 典型值除非
指定的)。
−3 dB 带宽 (AV = +1) 130 MHz
电源电压范围 2.7V 至 12.8V
压摆率,(AV = −1) 130V/µs(1)
电源电流(空载) 2.7 mA/amp
输出短路电流 +115 mA 至 145 mA
线性输出电流 ±75 mA
输入共模电压 超出 V− 0.5 V,
来自 V+ 的 1V
来自轨的 40 mV 输出电压摆幅
输入电压噪声 (100 kHz) 17nV/√Hz
输入电流噪声 (100 kHz) 0.9pA/√Hz
THD(5 MHz,RL = 2 kΩ,VO = 2 VPP,
AV = +2) −62 dBc
建立时间 68 ns
针对 3 V、5 V 和 ±5 V 进行全面表征
过载恢复 100 ns
输出短路保护(2)
没有超过 CMVR 的输出相位反转
2.LMH6643 的说明
LMH664X 系列真正的单电源电压反馈放大器以低成本提供高速 (130 MHz)、低失真 (−62 dBc) 和极高的输出电流(约 75 mA),与具有类似功能的现有设备相比,功耗更低表现。
输入共模电压范围扩展至低于 V− 0.5V 和距 V+ 1 V。输出电压范围可扩展至任一电源轨的 40 mV 以内,从而实现宽动态范围,这在低电压应用中尤为理想。输出级能够提供大约 75 mA 的电流以驱动重负载。快速输出压摆率 (130 V/µs) 确保即使在更高速度下也能保持较大的峰峰值输出摆幅,从而在 3 V 电源下实现 40 MHz 的卓越全功率带宽。这些特性以及低成本是众多工业和商业应用的理想特性。
已仔细注意确保所有工作电压和模式下的器件稳定性。结果是表现非常好的频率响应特性(在 150 Ω 负载和 AV = +2 下 12 MHz 上的增益平坦度为 0.1dB),对于任何增益设置以及在重载和轻载下都有最小的峰值(通常最大为 2dB)。这与快速建立时间 (68ns) 和低失真相结合,使该器件能够在 ADC 缓冲器、高频滤波器应用以及其他应用中良好运行。
该设备系列提供具有低 DG (0.01%) 和 DP (0.01°) 特性的专业品质视频性能。在重负载 (150 Ω) 和整个输出电压范围内,差分增益和差分相位特性也能很好地保持。 LMH664X 系列提供单 (LMH6642)、双 (LMH6643) 和四 (LMH6644) 选项
3.应用
• 适用于各种电源的有源滤波器
• CD/DVD ROM
• ADC 缓冲放大器
• 便携式视频
• 电流感应缓冲器
4.各种电源的闭环增益与频率
5.8 个引脚 SOIC 和 VSSOP(LMH6643) 封装 DGK08A 俯视图
