原产地: | 印度尼西亚 |
品牌名称: | Panasonic |
认证: | ROHS |
产品型号: | 10TPB220M |
最小订货量: | 10PCS |
---|---|
价格: | 面议 |

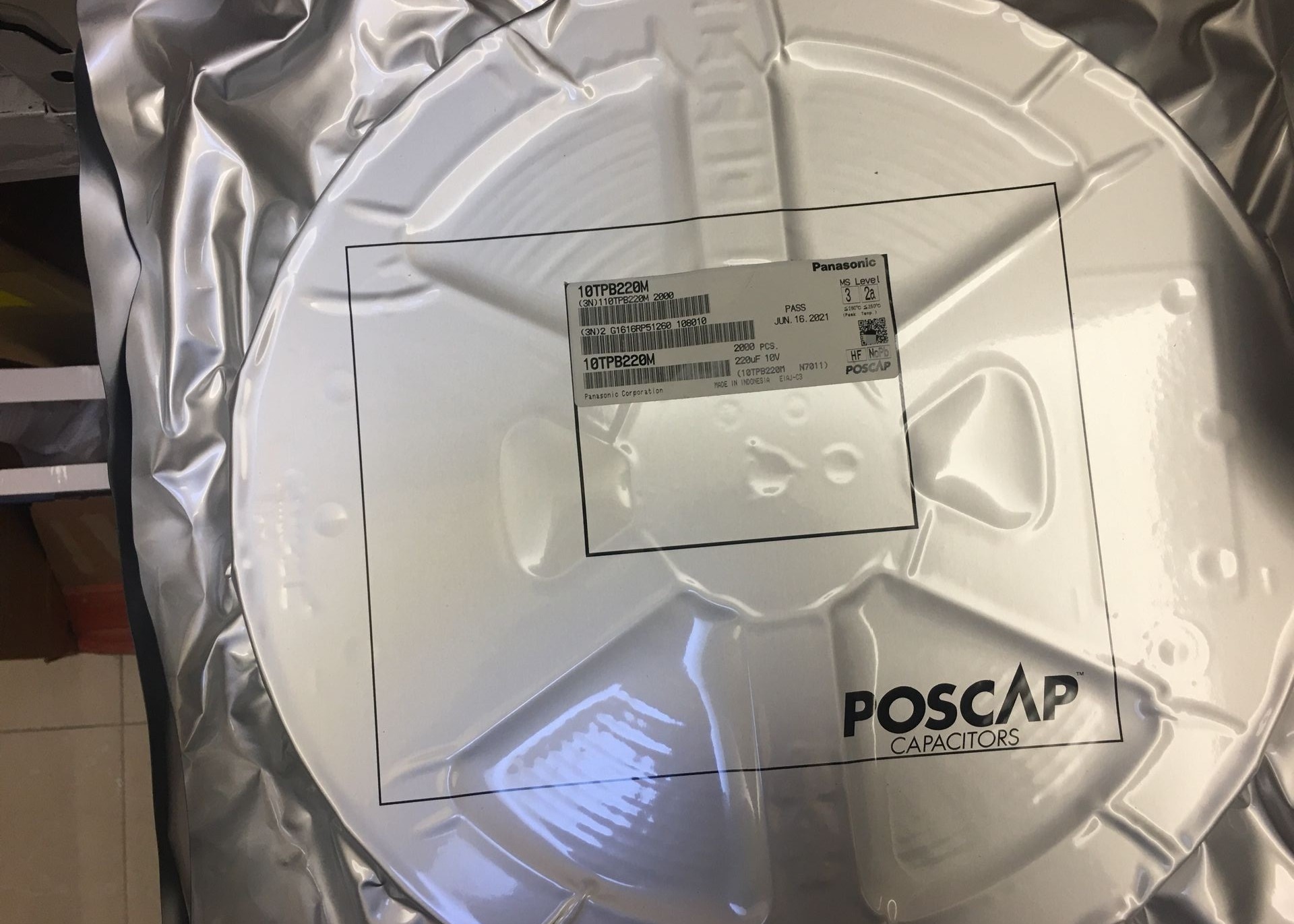

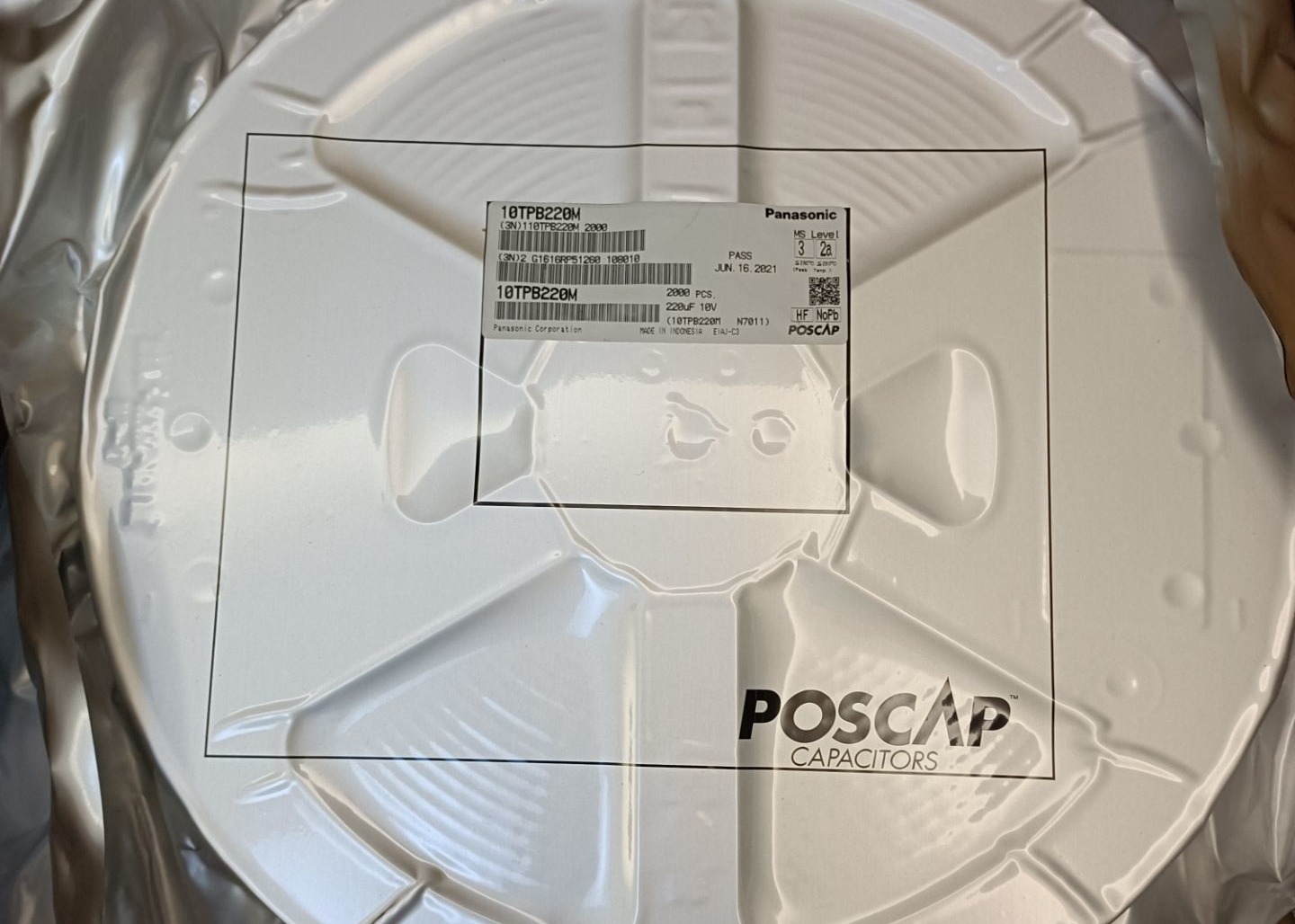

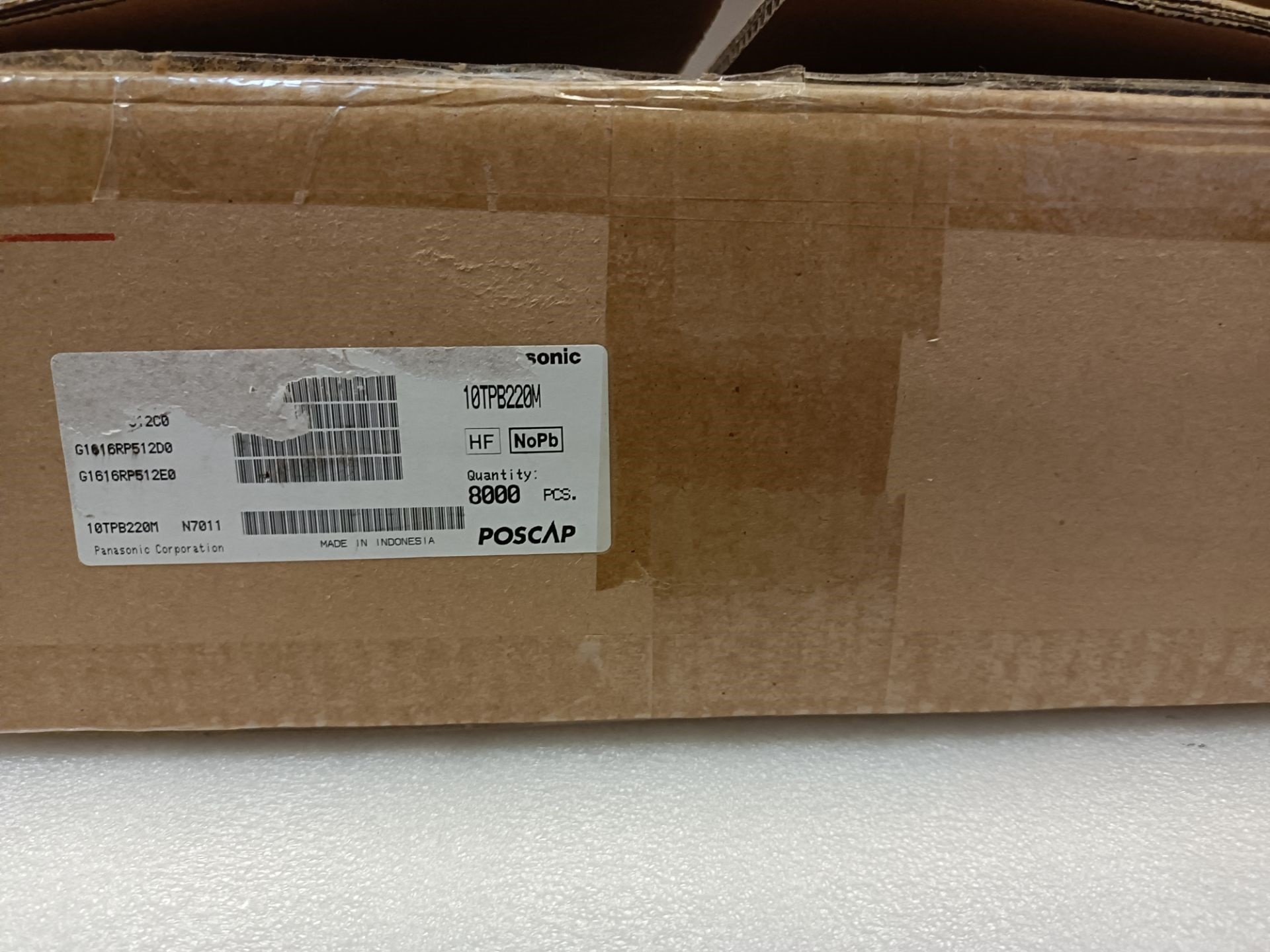

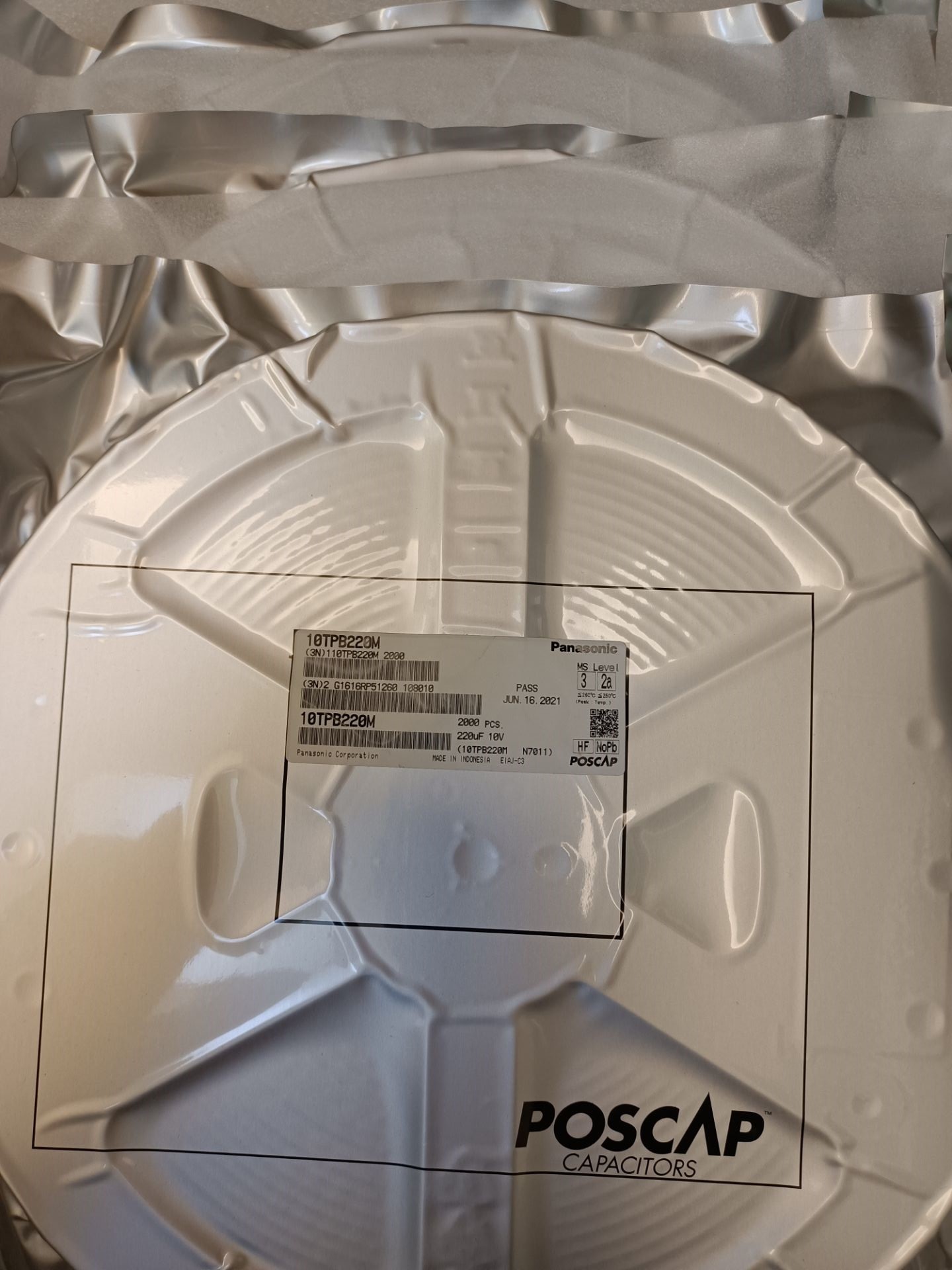

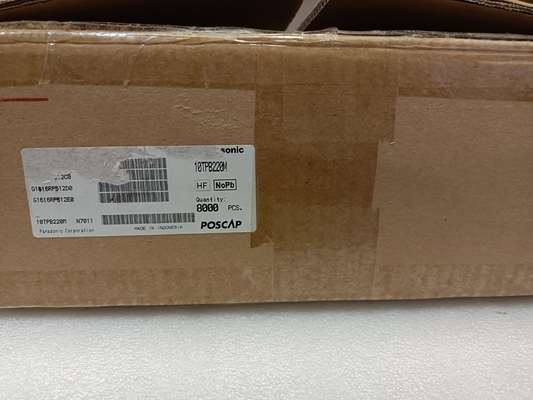

包装: | 2000个/盘 |
交货周期: | 2-3天 |
付款条款: | T/T |
供货能力: | 8000PCS/周 |
产品种类: | 聚合物钽电容器 | 端接类型: | SMD/SMT |
---|---|---|---|
系列: | TPB | 电容: | 220 UF |
电压额定值 DC: | 10 VDC | 容差: | 20 % |
ESR: | 40 MOhms | 高度: | 3.8 Mm |
最小工作温度: | - 55 C | 最大工作温度: | + 105 C |
损耗因数 DF: | 10 | 漏泄电流: | 220 UA |
长度: | 7.3 Mm | 纹波电流: | 3 A |
工厂包装数量: | 2000 | 宽度: | 4.3 Mm |
单位重量: | 400 Mg |
10TPB220M Panasonic 导电聚合物钽固体电容器 10volts 220uF ESR 40mohm 音像设备、家用电器、计算机等办公设备 光学设备 测量设备
1.适用法律法规
・本产品符合 RoHS 指令(限制在电气和电子设备中使用某些有害物质(DIRECTIVE 2011/65/EU 和(EU)2015/863))。・ 无消耗臭氧层化学品(ODC's ),受蒙特利尔议定书协议控制,用于生产本产品。 我们不使用 PBBs 或 PBDEs 作为溴化阻燃剂。 ・ 本产品出口时,按照出口相关规定,如外汇和外贸方法的出口程序。 ・ 这些产品不是运输中的危险品 由联合国(联合国)编号或联合国分类标识
2.应用
・ 本电容器设计用于音像设备、家用电器、计算机等办公设备、光学设备、测量设备等电子电路。 ・ 要求高可靠性和安全性 [ 是 / 误操作的可能性 产品可能对人的生命或财产造成更多伤害。 用途考虑使用时,需另行调换适合用途的交货规格
3.对于规格
・ 本规范保证产品作为单独组件的质量和性能。 耐久性因环境和使用条件而异。 使用前,请检查并评估其与产品安装时的实际情况的兼容性。 当您的技术检查无法满足安全要求时,请立即通知我们。 ・请勿使用超出本文件中描述的规格的产品
4。应用于重视安全的产品时
如果这些产品在设备中使用,这些产品的缺陷可能导致人员伤亡或其他重大损害,例如车辆(汽车、火车、船舶)的损坏,请安装以下用于故障安全设计的系统以确保安全, 交通信号灯、医疗设备、航空航天设备、电热器具、燃烧/气体设备、旋转旋转设备、灾害/犯罪预防设备。 (1) 系统配备保护电路和保护装置。 (2) 系统配备 带有冗余电路或其他系统,以防止在发生单一故障时出现不安全状态
5.电路设计
1.1 禁止电路
由于可能会出现问题,因此 POSCAP 不能用于以下电路。 (1) 高阻抗电压保持电路 (2) 耦合电路 (3) 时间常数电路 (4) 受漏电流影响很大的电路 (5) 其中的电路 两个或多个 POSCAP 串联以提高耐压
6.1.2-2 磨损失效(寿命) 当寿命超过规定的耐久和湿热保证时间时,电解液可能会绝缘并导致电气特性改变。这称为开路。特性表中规定的额定电容值和 ESR 等电气特性值均为出厂默认值。在额定电压/温度和电气/机械性能条件下,额定电容值和电气特性值可能会变化(增加)超过规定值,因此请仔细设计电路。
7.1.3 降低失效应力在额定电压范围内使用POSCAP时,它表现出稳定的特性,但当施加过电压时,它可能会因短路而损坏。通过使用环境温度、纹波电流和施加电压降低的 POSCAP,可以延长到达故障模式的时间。故障率・在 105 °C 2000 h.0.5 %/1000 h(环境温度: 105 °C,额定电压或类别电压)・ 105 °C 1000 h 或 125 °C 1000 h.1.0 %/1000 h(环境温度:105 °C,额定电压或类别)施加电压)・ 85 °C 1000 h.1.0 %/1000 h(环境温度:85 °C,施加额定电压)的情况下
8.特性列表
9.打标
10.尺寸
11.规格
