FF450R12KT4 Infineon IGBT 模块 N-CH 1.2KV 580A 高度 30.5 mm 长度106.4 mm 托盘 一箱10个

1PCS
MOQ
面议
价格
FF450R12KT4 Infineon  IGBT 模块 N-CH 1.2KV 580A 高度 30.5 mm 长度106.4 mm 托盘  一箱10个
特征 画廊 产品说明 在线留言
特征
规格
集电极—发射极最大电压 VCEO: 1200V
集电极—射极饱和电压: 2.1V
在25 C的连续集电极电流: 580A
栅极—射极漏泄电流: 400 NA
Pd-功率耗散: 2400W
封装 / 箱体: 62 Mm
最小工作温度: - 40 C
最大工作温度: + 150 C
封装: 托盘
高度: 30.5 Mm
长度: 106.4 Mm
栅极/发射极最大电压: 20 V
工厂包装数量: 10
宽度: 61.4 Mm
单位重量: 340 G
基本信息
原产地: 菲律宾
品牌名称: Infineon
认证: ROHS
产品型号: FF450R12KT4
付款和运送条款
包装: 10个/箱
交货周期: 2-3天
付款条款: 现金
供货能力: 100PCS/周
产品说明

            FF450R12KT4 Infineon IGBT 模块 N-CH 1.2KV 580A 高度 30.5 mm 长度106.4 mm 托盘 一箱10个

1.62mm C 系列模块,带有快速沟槽 IGBT4 和发射极控制 HE 二极管

FF450R12KT4 Infineon  IGBT 模块 N-CH 1.2KV 580A 高度 30.5 mm 长度106.4 mm 托盘  一箱10个 0

2.典型应用

高功率转换器

电机驱动

UPS 系统

风力发电机

3.英飞凌FF450R12KT4 产品描述
英飞凌FF450R12KT4是采用第四代高速沟槽栅/场终止技术的IGBT和HE型发射极控制二极管组成的智能模块,广泛运用在大功率变流器、风力传动、UPS系统、风力发电机等行业器件中。英飞凌FF450R12KT4模块继续采用广泛使用的半桥模块结构,可以通过并联的这些半桥电路来提高功率和电流等级。客户可以选择适合自己的冷却方式。只需要采用简单的零件就可以完成功率单元的设计。半桥单元可以作为网侧逆变器和机侧逆变器安装起来。FF450R12KT4可以使用户实现最低杂散电感设计。采用简单的元件(铁板,电容等)就可以按照自己的要求去安装出一台大功率的风力发电变流器

4.英飞凌FF450R12KT4产品特性
电气特性
• 提高工作结温Tvjop
• 低开关损耗
• 低VCEsat
• 无与伦比的坚固性
• VCEsat带正温度系数
机械特性
• 4kV交流1分钟绝缘
• 封装的CTI>400
• 高爬电距离和电气间隙
• 高功率密度
• 绝缘的基板

5.电路图标题

FF450R12KT4 Infineon  IGBT 模块 N-CH 1.2KV 580A 高度 30.5 mm 长度106.4 mm 托盘  一箱10个 1

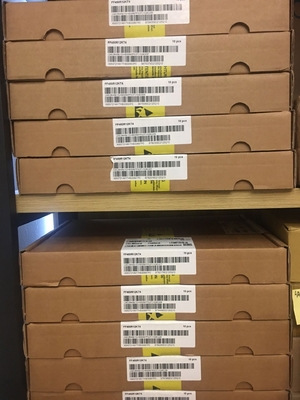

6.包装概述

FF450R12KT4 Infineon  IGBT 模块 N-CH 1.2KV 580A 高度 30.5 mm 长度106.4 mm 托盘  一箱10个 2

7.英飞凌FF450R12KT4在风力发电机中的作用
风力发电系统对IGBT的需求和标准的逆变器应用是不一样的。和网侧变换器相比,机侧变换的要求相对较高。网侧变换器只要把频率控制到50/60Hz,而机侧变换器对反应速度和寿命的要求更高。
机侧逆变器对不同的使用拓扑有不同的需求,和直驱系统相比,双馈感应发电机系统的工作频率低以及对IGBT上受到的应力更大。双馈感应发电机系统的工作频率为0~10Hz(取决于发电机)。低输出频率和高负载会使IGBT芯片产生温度循环。这种情况下CTE(热膨胀系数)会影响IGBT模块的寿命。因为IGBT模块上面不同的材料层有各自的热膨胀系数从而会产生的机械应力。(主要是从底板到DCB这部分)赛米控建议IGBT采用无底板的IGBT模块以避免在风力发电应用中的这些机械应力问题。英飞凌FF450R12KT4就是—种绝缘的基板和压接技术代替焊接技术的智能IGBT模块。
